Jak pięcioosiowa obróbka ogranicza liczbę zamocowań przy skomplikowanych detalach metalowych

Detal metalowy o złożonej geometrii, taki jak korpus z wieloma otworami pod różnymi kątami i trudnymi podcięciami, narzuca ogromne wyzwania technologiczne. Podczas standardowej obróbki na klasycznej maszynie trzyosiowej operator musi wykonać do kilku kolejnych zamocowań. Każda zmiana pozycji obrabianego elementu wymusza przerwanie pracy maszyny, odkręcenie chwytaków i ponowne ułożenie bazy odniesienia. Taki proces drastycznie wydłuża całkowity cykl produkcyjny i pochłania czas. Wielokrotne przekładanie części wprowadza poważne ryzyko błędu ustalonego zera maszynowego. Takie działanie w ostatecznym rozrachunku prowadzi do niedopuszczalnej kumulacji tolerancji wymiarowych na wyrobie końcowym. Zastosowanie obrabiarek o większej liczbie stopni swobody całkowicie zmienia inżynieryjne podejście do skrawania twardych materiałów.

Przeczytaj również: Ceny aparatów słuchowych – porównanie modeli dostępnych na NFZ

Obróbka detali bez zmiany ich położenia

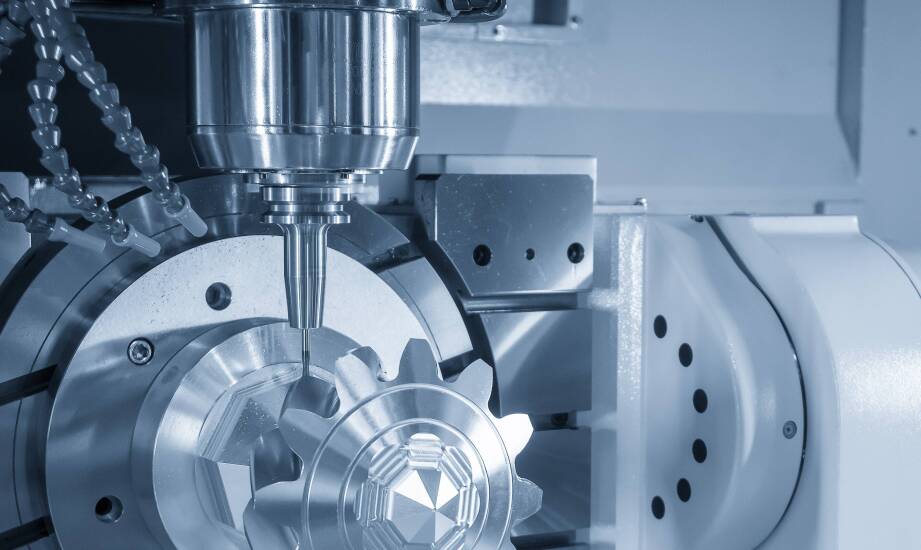

Standardowy park maszynowy narzuca wyraźne ograniczenia technologiczne podczas frezowania trudnych, przestrzennych kształtów. Współczesna frezarka CNC 5-osiowa łączy trzy klasyczne osie liniowe z dwiema precyzyjnymi osiami obrotowymi. Maszyna potrafi w trakcie pracy płynnie obracać stół roboczy oraz samą głowicę wrzeciona. Narzędzie skrawające dociera w ten sposób do powierzchni o dowolnym nachyleniu w zaledwie jednej zaprogramowanej operacji. Zakamarki i podcięcia całkowicie niedostępne dla frezów pracujących pionowo stają się fizycznie osiągalne. Odbywa się to przez ciągły, zsynchronizowany ruch surowca i wirującego ostrza.

Przeczytaj również: Jak kancelaria patentowa może wspierać w uzyskaniu prawa ochronnego na wzór użytkowy?

Mechanika oparta na zintegrowanych kierunkach ruchu zapewnia optymalną orientację narzędzia względem obrabianego metalu. Zastosowanie krótszych frezów w takich układach zapobiega powstawaniu drgań i poprawia gładkość uzyskiwanej powierzchni. Zakład produkcji wyrobów metalowych omija etap długotrwałego projektowania i wytwarzania specjalistycznych przyrządów chwytających. Znika konieczność ponownego szukania punktów zerowych dla każdej zorientowanej płaszczyzny. Cały proces powstawania skomplikowanego elementu przebiega z zachowaniem ciągłości w jednym, głównym zamocowaniu. Branżowe analizy procesów wytwórczych wskazują, że usunięcie etapów przekładania części skraca czas przygotowawczy maszyny o kilkadziesiąt procent.

Przeczytaj również: Tektura w arkuszach – precyzyjne formatowanie dla różnych branż

Redukcja błędów i poprawa precyzji

Każde ręczne ułożenie stalowego lub aluminiowego bloku w uchwycie przesuwa początkowy układ współrzędnych zapisanego programu. Niewidoczne zanieczyszczenia chłodziwem z wiórami lub mikrometryczne różnice docisku szczęk powodują zauważalne odchylenia. Kumulacja minimalnych błędów sprawia, że po kilku zmianach układu wielkogabarytowy detal przestaje spełniać surowe normy narzucone przez konstruktora. Jednorazowe ustalenie bazy pozwala utrzymać tolerancje wymiarowe poniżej 0,02 milimetra na wszystkich płaszczyznach bryły. Bezwzględna stabilność wymiarowa stanowi najważniejszy parametr techniczny sprawdzany podczas końcowego odbioru części przemysłowych.

Zintegrowane centra obróbcze sprawdzają się najlepiej w produkcji zaawansowanych technologicznie komponentów dla branży lotniczej i maszynowej. Technologia ta umożliwia bezbłędne frezowanie trudnych geometrii obrotowych i przestrzennych. W praktyce warsztatowej dotyczy to przede wszystkim takich elementów, jak:

• wielocylindrowe korpusy silników i mocowania przekładni,

• precyzyjne wirniki wielostopniowych pomp przepływowych,

• specjalistyczne tarcze stosowane w wydajnych turbinach,

• cienkościenne łopatki aerodynamiczne o wysoce płynnym profilu.

Skomplikowane krzywizny wymienionych komponentów całkowicie wykluczają klasyczne frezowanie skokowe ze względu na powstawanie widocznych śladów przejścia narzędzia. Firma Jarex-trans z powodzeniem wykorzystuje możliwości zaawansowanego skrawania do obsługi wymagających projektów. Brak przestojów na ciągłe przezbrajanie obrabiarki sprawia, że realizacja niewielkich zamówień odbywa się bardzo sprawnie. Dedykowane oprogramowanie generuje ścieżki przejścia uwzględniające optymalne kąty zagłębiania się freza w głąb struktury materiału.

Zaawansowana obróbka skutecznie eliminuje dylematy związane z kształtowaniem wielopłaszczyznowych brył, zachowując bezwzględną spójność wymiarową. Użycie maszyn ze skrętnymi osiami wygrywa tam, gdzie projekt narzuca zbieranie naddatku ze wszystkich stron, a błąd ponownego mocowania zepsułby kosztowny surowiec. Ułożenie cyklu bez zbędnych przerw obniża współczynnik powstawania braków i eliminuje bezczynność na hali produkcyjnej. Praca z drogimi i trudnymi w obróbce stopami zyskuje pożądaną przewidywalność. W przypadku prostych form wymagających wiercenia lub splanowania dwóch głównych powierzchni klasyczna maszyna wspierana wprawną ręką technika nadal zapewnia wystarczające tempo pracy.
