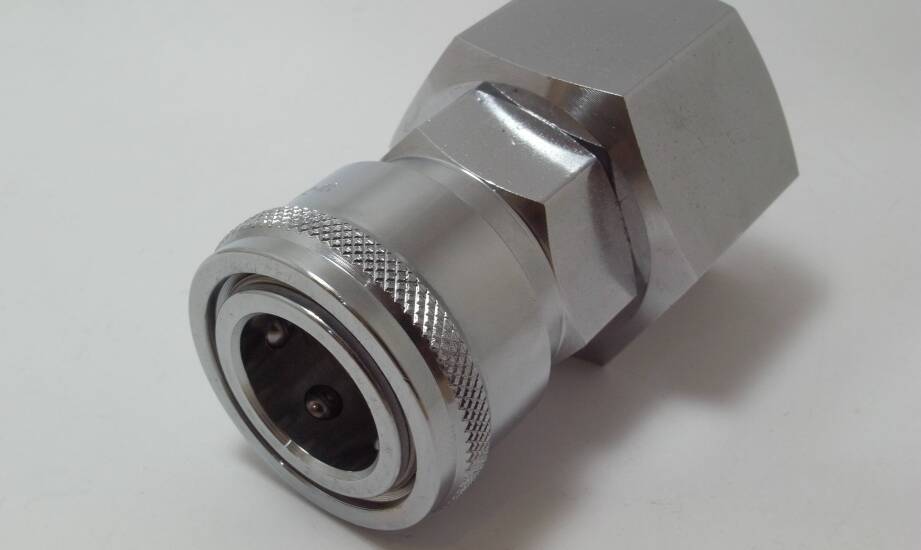

Jak dobrać złącze push-pull do termopary lub Pt100 w trudnych warunkach

W instalacjach przemysłowych złącza push-pull decydują o stabilności odczytu temperatury, szczególnie w środowiskach narażonych na silne wibracje, wysoką wilgotność oraz częste interwencje serwisowe. W przypadku maszyn wirujących, układów napędowych czy reaktorów chemicznych najmniejsze poluzowanie styku prowadzi do błędów pomiarowych, które zakłócają proces technologiczny. Wybór odpowiedniego sposobu podłączenia termopary lub czujnika rezystancyjnego Pt100 minimalizuje ryzyko awarii i znacząco skraca czas przestojów. Mechanizm umożliwiający błyskawiczne wypięcie kabla pozwala na szybką kalibrację lub wymianę elementu pomiarowego bez konieczności demontażu całej linii. Decyzja o rezygnacji ze stałego wyprowadzenia przewodu na rzecz połączenia rozłącznego wymaga jednak uwzględnienia parametrów elektrycznych, mechanicznych oraz rygorystycznych norm bezpieczeństwa.

Przeczytaj również: Ceny aparatów słuchowych – porównanie modeli dostępnych na NFZ

Kiedy złącze rozłączne zastępuje stałe wyprowadzenie przewodu?

Wielu inżynierów utrzymania ruchu staje przed dylematem wyboru między stałym przewodem a wtykiem. Złącza rozłączne typu push-pull sprawdzają się przy częstym serwisie czujników temperatury, gdzie każda sekunda przestoju generuje koszty. W przeciwieństwie do tradycyjnych połączeń w puszkach zaciskowych, ten mechanizm zatrzaskowy gwarantuje pewne mocowanie i wytrzymuje setki cykli łączenia bez ryzyka utraty szczelności. Decydując się na wtyk, należy dokładnie dopasować układ styków do rodzaju elementu pomiarowego. W przypadku standardowych termopar niezbędne są dwa piny. Muszą one być spolaryzowane, co mechanicznie uniemożliwia odwrotne podłączenie i zabezpiecza przed zafałszowaniem sygnału termoelektrycznego.

Przeczytaj również: Jak kancelaria patentowa może wspierać w uzyskaniu prawa ochronnego na wzór użytkowy?

Czujniki rezystancyjne Pt100 działają na innej zasadzie, dlatego wymagają złączy wyposażonych w trzy lub cztery styki w celu skutecznej kompensacji oporu doprowadzeń. Odpowiedni dobór przekroju żył ma tu bezpośrednie przełożenie na wynik – dla Pt100 standardem jest 0,25 mm², podczas gdy kable termoparowe mogą mieć cieńsze przewody. W zakładach przemysłowych z dużą liczbą falowników i silników elektrycznych kluczową funkcję pełni pełne ekranowanie 360°, które chroni słaby sygnał pomiarowy przed zakłóceniami elektromagnetycznymi.

Przeczytaj również: Tektura w arkuszach – precyzyjne formatowanie dla różnych branż

Dopasowanie parametrów złącza do środowiska i montażu

Przemysłowy pomiar temperatury odbywa się w warunkach dalekich od laboratoryjnych, dlatego osprzęt łączeniowy musi radzić sobie z ekstremalnymi obciążeniami. W takich aplikacjach instaluje się Złącza LEMO, które spełniają wymogi normy IP68 w zakresie całkowitej szczelności. Konstrukcje te pracują bezawaryjnie w temperaturach od -55°C do +250°C, co pozwala na instalację blisko stref intensywnego nagrzewania. Równie istotna jest odporność mechaniczna – wtyki tego typu znoszą wibracje w zakresie 10-2000 Hz przy przeciążeniach sięgających 15 g. W strefach zagrożonych wybuchem, gdzie instaluje się termopary płaszczowe Ex, niezbędne są atesty ATEX. Producent aparatury TERMOAPARATURA WROCŁAW dobiera odpowiednie komponenty do zindywidualizowanych rozwiązań, projektując szczelne i zgodne z normami tory pomiarowe.

Podczas instalacji technicy popełniają błędy, które szybko mszczą się w trakcie eksploatacji. Najpoważniejszym uchybieniem jest brak odciążenia mechanicznego kabla, co przy ciągłych drganiach maszyny prowadzi do mikropęknięć lub wyrwania żył ze styków. Często spotykanym problemem jest też pomylenie żył podczas lutowania układów trójprzewodowych Pt100, co skutkuje stałym przesunięciem odczytu o 1 do 2°C. Jeśli wilgoć przeniknie do wnętrza wtyku z powodu źle dobranej dławnicy, rezystancja izolacji drastycznie spada, generując fałszywe skoki sygnału przekazywanego do systemu sterowania.

Wpływ sposobu łączenia na strategię utrzymania ruchu

Wybór technologii łączeniowej nie jest wyłącznie kwestią wygody montera, lecz strategicznym elementem budowania niezawodnej instalacji. Decyzja o zastosowaniu wtyków w miejsce dławików i puszek zaciskowych wynika wprost z analizy cyklu życia urządzeń. Zespoły techniczne preferują systemy push-pull w miejscach, w których aparatura podlega okresowym wzorcowaniom. Dzięki temu wymiana modułu pomiarowego trwa zaledwie chwilę, a kalibracja może odbywać się w warunkach laboratoryjnych bez konieczności wyłączania maszyny na długi czas.

Stabilne i powtarzalne mocowanie eliminuje zjawisko przypadkowego odłączania kabli przez obsługę. Integracja zaawansowanych przetworników temperatury HART ze szczelnymi wtykami podnosi niezawodność przesyłu danych cyfrowych na duże odległości. Uwzględnienie specyficznych warunków chemicznych, termicznych i mechanicznych jeszcze na etapie projektowania trasy kablowej pozwala uniknąć większości problemów z utratą sygnału. Wdrożenie sprawdzonych standardów łączeniowych stanowi fundament poprawnie funkcjonującego systemu automatyki w nowoczesnym zakładzie produkcyjnym.
