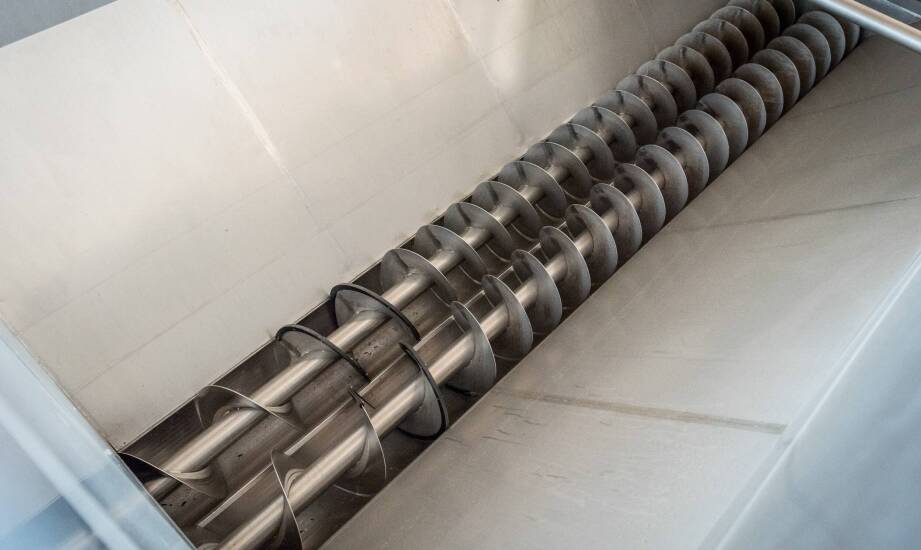

Jak dobrać napęd do transportera ślimakowego przy zmiennym obciążeniu linii

Napęd transportera ślimakowego najczęściej ulega przeciążeniom podczas rozruchu oraz przy nierównomiernym dopływie materiału, a znacznie rzadziej w fazie ciągłej pracy. Inicjacja ruchu z częściowo lub całkowicie wypełnionym korytem wymaga pokonania znacznej bezwładności masywnych komponentów mechanicznych. Trzeba również przełamać początkowy opór spoczywającego surowca, który nierzadko ulega ubiciu podczas postoju. Generuje to gwałtowny pik momentu obrotowego, który bywa nawet dwa i pół raza wyższy niż wartości rejestrowane w warunkach ustalonych według norm inżynieryjnych. Nierówny strumień podawania, wywołany przez zrzuty dużych porcji surowca lub jego sporadyczne zbrylanie się, wprowadza szkodliwe obciążenia impulsowe. Te nagłe uderzenia momentu siły cyklicznie testują wytrzymałość mechaniczną przekładni oraz wyczerpują zapas mocy silnika elektrycznego. Zrozumienie fizycznej natury tych zjawisk ułatwia późniejsze, bezawaryjne konfigurowanie mechanizmów wprawiających główny wał w ruch.

Przeczytaj również: Ceny aparatów słuchowych – porównanie modeli dostępnych na NFZ

Wpływ cech materiału i geometrii na wymagania napędowe

Cechy transportowanego materiału bezpośrednio determinują zmienność momentu obrotowego oraz ostateczne zapotrzebowanie na rezerwy mocy mechanicznej. Parametry takie jak gęstość nasypowa, wilgotność, profil ziarnistości czy skłonność do ścierania kształtują wielkość sił tarcia powstających podczas przesuwania urobku. Surowce klasy C, do których należą suchy cement i drobny piasek, wykazują wysoki współczynnik oporu osiągający wartość do pięciu punktów w specjalistycznych skalach. Z kolei lekkie granulaty z klasy A charakteryzują się współczynnikiem spadającym poniżej dwóch punktów. Kiedy surowiec absorbuje wilgoć z otoczenia lub staje się lepki, drastycznie podnosi moment rozruchowy układu. Konstruktorzy muszą w takich sytuacjach zakładać bezpieczny współczynnik napełnienia koryta na poziomie od 0,15 do 0,45, aby zapobiec całkowitemu zakleszczeniu się wału.

Przeczytaj również: Jak kancelaria patentowa może wspierać w uzyskaniu prawa ochronnego na wzór użytkowy?

Fizyczna budowa samego urządzenia również istotnie moduluje stabilność podawania i dynamikę wzrostu oporów w trakcie całego cyklu operacyjnego. Średnica zewnętrzna obracającego się wału wpływa kwadratowo na czynny przekrój poprzeczny, co rzutuje na maksymalne natężenie przepływu objętościowego. Skok pojedynczego pióra zazwyczaj oscyluje w granicach od połowy do pełnej wartości średnicy roboczej. Mniejszy skok stosuje się przy rozbudowanych gabarytach, by zapewnić bardziej precyzyjną kontrolę przesuwanego ładunku. Projektowane dla przemysłu ciężkiego przenośniki śrubowe wykazują liniowy przyrost oporu wraz z każdym kolejnym metrem długości rury bazowej. Urządzenia pracujące w pionie zmagają się z oporem roboczym niemal dwukrotnie wyższym niż warianty poziome. Ponadto każde odchylenie konstrukcji ku górze redukuje ostateczną wydajność o około dwa procent na każdy stopień nachylenia. Rozbudowane instalacje przemysłowe wymagają wdrożenia znacznie mocniejszego napędu w celu utrzymania założonego tempa podawania surowca.

Przeczytaj również: Tektura w arkuszach – precyzyjne formatowanie dla różnych branż

Dobór komponentów układu napędowego

Poprawne zestawienie silnika asynchronicznego, przekładni redukcyjnej oraz elementu pośredniego rozpoczyna się od precyzyjnego wyliczenia niezbędnego momentu na wale wyjściowym. Obliczenia te muszą priorytetowo traktować najtrudniejszą fazę rozruchową, zakładając odpowiedni margines bezpieczeństwa termicznego i prądowego. Teoretyczną moc ustala się na bazie masy materiału, oporów tarcia, całkowitej długości i planowanej wysokości podnoszenia. Przewiduje się przy tym średnią sprawność energetyczną układu na poziomie osiemdziesięciu procent. W przypadku obciążeń o dużej zmienności i dynamice doskonale sprawdzają się silniki AC oferujące wysoką przeciążalność szczytową. Jednostki tego typu potrafią bezawaryjnie znosić dwukrotne przekroczenie prądu znamionowego przez kilka sekund. Pozwala to skutecznie kompensować opory pochodzące z nierównego zasypu komory.

Całościowy mechanizm przeniesienia napędu obejmuje również układy redukcyjne oraz elastyczne elementy pośrednie. Śląska spółka DAGAR z Rybnika projektuje podzespoły maszynowe w środowisku CAD i dystrybuuje kompletne elementy do systemów napędowych dla sektora motoryzacyjnego. Zastosowanie odpowiednio dobranych przekładni ślimakowych zapewnia wysokie przełożenie obrotów przy jednoczesnym zachowaniu dużej kompaktowości całej zabudowy. Wykorzystanie pasów klinowych na pierwszym stopniu redukcji dodatkowo amortyzuje nagłe szarpnięcia wynikające z oporów materiału. Elastyczny pas przejmuje część szkodliwej energii uderzeniowej z wirnika silnika. Chroni to droższe komponenty przed zniszczeniem podczas próby startu silnie zasypanej linii produkcyjnej. Dobra konfiguracja wszystkich przełożeń pozwala utrzymać optymalny moment obrotowy na wale pomimo wahań ilości dozowanego materiału.

Konsekwencje błędów i zasady optymalizacji

Błędy popełnione na etapie konfigurowania mechaniki szybko ujawniają się poprzez wyraźny spadek stabilności i ogólnej wydajności produkcyjnej zakładu. Zbyt słaby zestaw zasilający generuje niebezpieczne przeciążenia prądowe przy każdym starcie, co prowadzi do drastycznego przegrzewania się uzwojeń wewnątrz stojana. Z kolei braki w układzie amortyzacji drgań oraz ogólne niedowymiarowanie komponentów skutkują przyspieszonym zużyciem kół zębatych, łożysk oporowych i samych krawędzi wału ślimakowego. Częste aktywacje bezpieczników termicznych wyraźnie sygnalizują, że instalacji brakuje zapasu momentu siły niezbędnego do płynnego rozbijania wewnętrznych zatorów z ubitego materiału.

Właściwe zestrojenie parametrów wyjściowych mechanizmu wynika z dogłębnej analizy gabarytów koryta, właściwości fizycznych surowca oraz trybu pracy reszty linii. Zestawienie sprawdzonych wytycznych normatywnych z precyzyjnymi obliczeniami inżynieryjnymi gwarantuje utrzymanie stabilnej przepustowości bez ryzyka awarii. Chroni to infrastrukturę przemysłową przed nagłymi przestojami technicznymi nawet w niezwykle trudnym środowisku charakteryzującym się wysoce zmiennym strumieniem ładunku.
